Visa alla Standardkontakter / Visa alla Stickpropp AM-TOP®

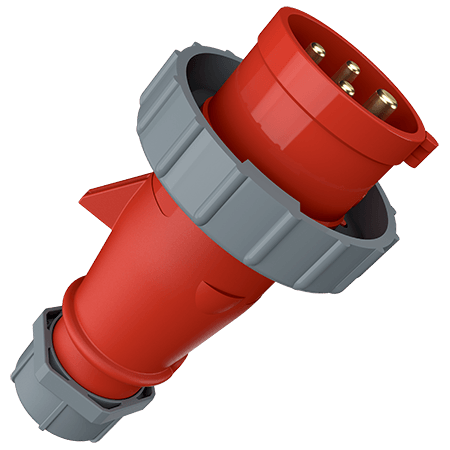

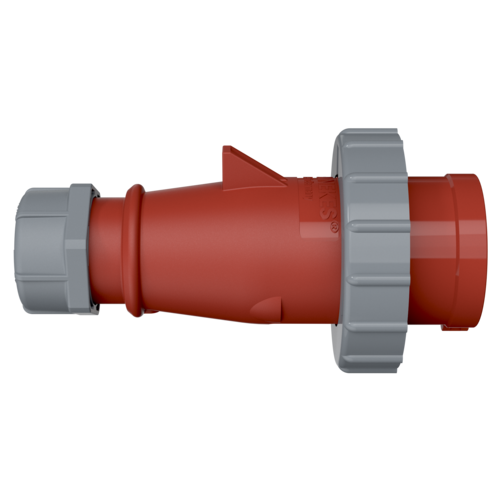

Stickpropp AM-TOP® 294

Name: Stickpropp AM-TOP®
Brand: MENNEKES
SKU: 294

Ampere 16 A 32 A

Poler

Volt

Klockposition

skruvplintar
hölje i ett stycke

kabelförskruvning och tätning
dragavlastning och kabelknäckskydd

Art.nr.294
EAN4015394002079
Std. Packa. 10 Antal.

Tekniska specifikationer

Stickpropp AM-TOP® 294

Ampere	32 A
Poler	4 p
Volt	400 V
Klockposition	6 h
Hertz	50-60 Hz
Anslutningsteknologi	skruvkontakt
Kontakt	standard
Skyddstyp	IP67
Vikt	313 g
Intyg om överensstämmelse	VDE

Datablad och nedladdningar

Stickpropp AM-TOP® 294

Informationsblad om produktenStickpropp AM-TOP® 294 PDF, 153 KB

TillverkarintygStickpropp AM-TOP® 294 PDF, 37 KB

CAD data STPStickpropp AM-TOP® 294 ZIP, 1 MB

CAD data 3D DWGStickpropp AM-TOP® 294 ZIP, 3 MB

Monteringsanvisningar / BruksanvisningarStickpropp AM-TOP® 294 PDF, 2 MB

Måttritning ståendeStickpropp AM-TOP® 294 PNG, 90 KB

Måttritning liggandeStickpropp AM-TOP® 294 PNG, 91 KB

Riktlinjer

Stickpropp AM-TOP® 294

REACh

RoHS

Lämpliga produkter

Stickpropp AM-TOP® 294 med IP67

Skarvuttag AM-TOP®

Art.nr. 556

Skyddstyp: IP67
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Anslutningsteknologi: skruvkontakt

Mer

Väggmonterat uttag DUOi

Art.nr. 5614406G

Skyddstyp: IP67 / IP69
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Anslutningsteknologi: skruvkontakt

Mer

Väggmonterat uttag

Art.nr. 9372

Skyddstyp: IP67
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Anslutningsteknologi: skruvkontakt

Mer

Panelmonterat uttag

Art.nr. 1506

Skyddstyp: IP67
Ampere: 32 A
Poler: 4 p
Volt: 400 V
Anslutningsteknologi: skruvkontakt

Mer

Lämpliga tillbehör

Stickpropp AM-TOP® 294

Skyddslock

Art.nr. 40841

för vattentäta stickproppar, väggmonterade och panelmonterade intag 32 A, 3 p + 4 p

Mer

Vanliga frågor om produkten

Vad betyder klockposition 6h?

På skarvuttaget eller uttaget befinner sig skyddsledarkontakten (PE) i positionen/klockpositionen 6h. Mer information finns här.

Till frågorna och svaren
