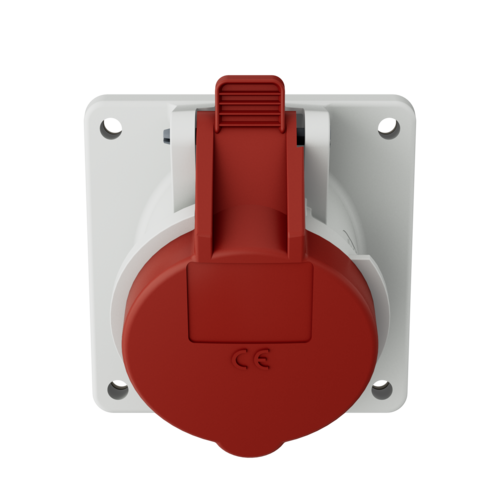

Panel mounted receptacles with TwinCONTACT 3048

Name: Panel mounted receptacles with TwinCONTACT
Brand: MENNEKES
SKU: 3048

Ampere 16 A 32 A

Poler

Volt

Klockposition

screwless spring terminals
standard flange dimensions

20° inclination
receptacles are designed for adding an auxiliary contact switch

Art.nr.3048
EAN4015394221647
Std. Packa. 10 Antal.

TwinCONTACT

Skrueløse fjederterminaler

Läs mer

Tekniska specifikationer

Panel mounted receptacles with TwinCONTACT 3048

Ampere	16 A
Poler	4 p
Volt	400 V
Klockposition	6 h
Hertz	50-60 Hz
Anslutningsteknologi	skruvlös – TwinCONTACT
Kontakt	standard
Skyddstyp	IP44
Fläns	85x85 mm
Fästhål	70x70 mm
Lutning	20 °
Vikt	140 g

Datablad och nedladdningar

Panel mounted receptacles with TwinCONTACT 3048

Informationsblad om produktenPanel mounted receptacles with TwinCONTACT 3048 PDF, 182 KB

CAD data STPPanel mounted receptacles with TwinCONTACT 3048 ZIP, 2 MB

CAD data 3D DWGPanel mounted receptacles with TwinCONTACT 3048 ZIP, 3 MB

Måttritning ståendePanel mounted receptacles with TwinCONTACT 3048 PNG, 100 KB

Måttritning liggandePanel mounted receptacles with TwinCONTACT 3048 PNG, 101 KB

Riktlinjer

Panel mounted receptacles with TwinCONTACT 3048

REACh

RoHS

Lämpliga tillbehör

Panel mounted receptacles with TwinCONTACT 3048

Kontaktbrytare

Art.nr. 41000

för uttag och panelmonterade uttag 16 A och 32 A i produktgrupperna 1018, 1019, 1041, 1049, 1132, 1141, 1146 och 1148 samt 32 A i produktgrupperna 1044, 1048, 1133 och 1135, funktion: växelkontakt = NC/NO, ansluten last: 16 A (induktiv 4 A), 250 V A

Mer
