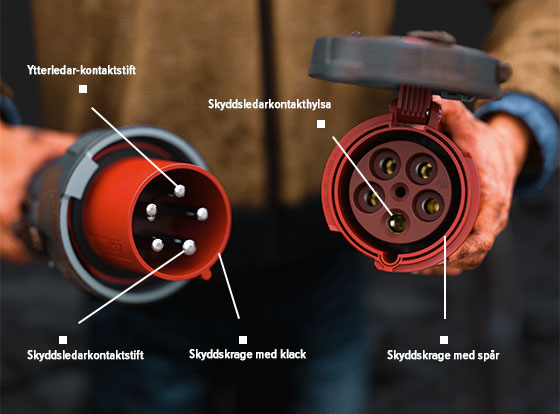

Skyddsledarkontakt, klockposition och kontaktfärger

Nominella driftspänningar över 50 V

Vid nominella driftspänningar över 50 V måste

kontakten vara utrustad med en skyddsledarkontakt med kontaktstift och en skyddskrage med bistyrklack
skarvuttaget resp. uttaget vara utrustade med en skyddsledarkontakt med kontakthylsa och en skyddskrage med spår.

Kontaktens skyddsledarkontaktstift har större ytterdiameter än kontaktens andra (ytterledar/neutralledar)-kontaktstiften – och passar därmed endast i den avsedda skyddsledarkontakthylsan på skarvuttaget eller uttaget. Genom denna fastställda konstruktion och den likaså fasta positioneringen av skyddskragens spår (får inte ändras/tas bort!) på kontakten och skyddskragens klack på skarvuttag/uttag förhindras felaktig sammankoppling av kontakt och koppling/uttag och därmed – i tveksamma fall livsfarliga – förväxlingar vid spänningar och frekvenser.

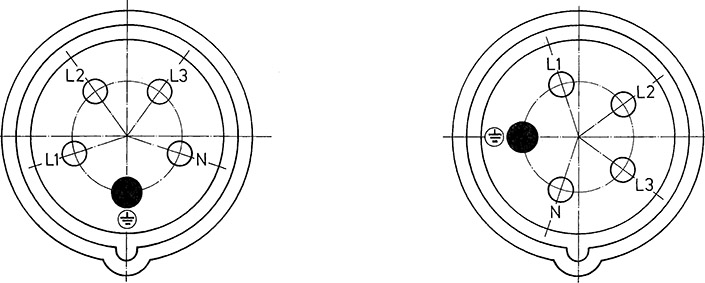

Klockposition

Klockpositionen visar positionen för skyddsjordskontakten på den spänningsförande sidan vid stickkopplingar – på fotot (ovan) står skarvuttagets skyddsledarkontakt t.ex. i klockpositionen kl. 6.

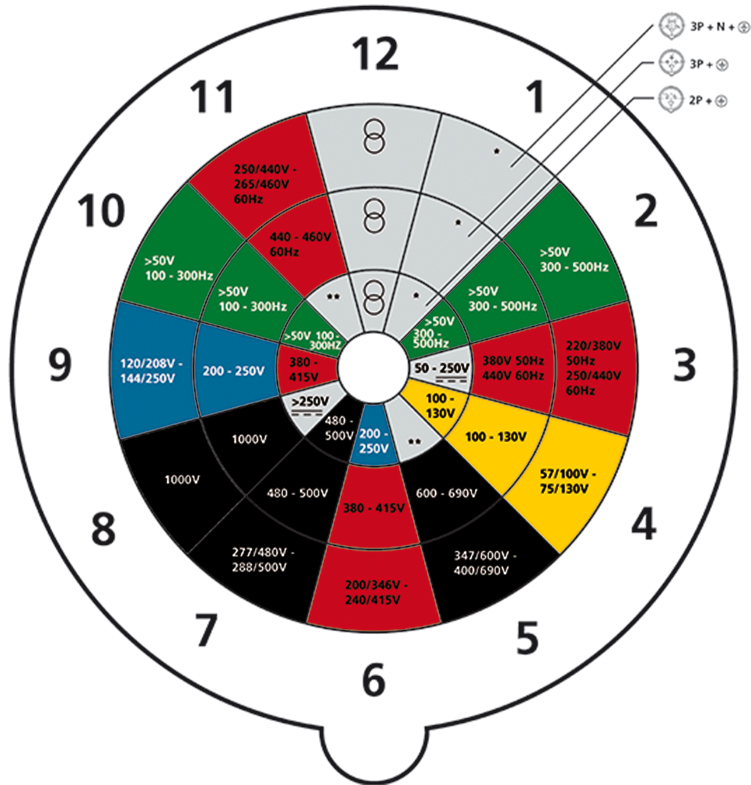

Kontaktens karakteristiska färger/kontaktfärgerna (se bild) signalerar respektive nominella driftspänning. De mest tillverkade kontakterna är till exempel konstruerade för 380 till 480 V – trefas växelspänning (400 V) i Tyskland, svarta kontakter är konstruerad för industrinät, blå kontakter t.ex. för hushållsutrustning och camping, gula kontakter för säkerhetsspänning för fartyg och gröna kontakter bland annat för byggmaskiner.

Ytterligare information

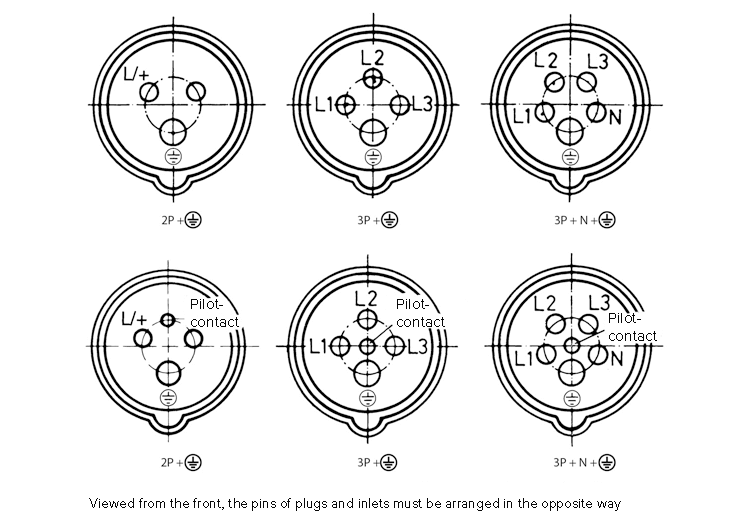

Kontakternas märkning och position

På omkopplingsbara stickproppar och uttag måste kontakterna vara märkta med symboler enligt följande:

Om det finns tre ytterledare ska faskontakterna vara märkta L1, L2, L3 eller 1, 2, 3; neutralkontakten (om sådan finns) ska märkas med bokstaven N och jordkontakten ska märkas med ⏚.
Om det finns en ytterledare med en symbol för den aktiva polen L/+ och symbolen ⏚ för skyddskontakten, om tillämpligt.

Kontakthylsorna för uttag och kopplingar med märkspänning över 50 V måste anordnas medurs sett framifrån.

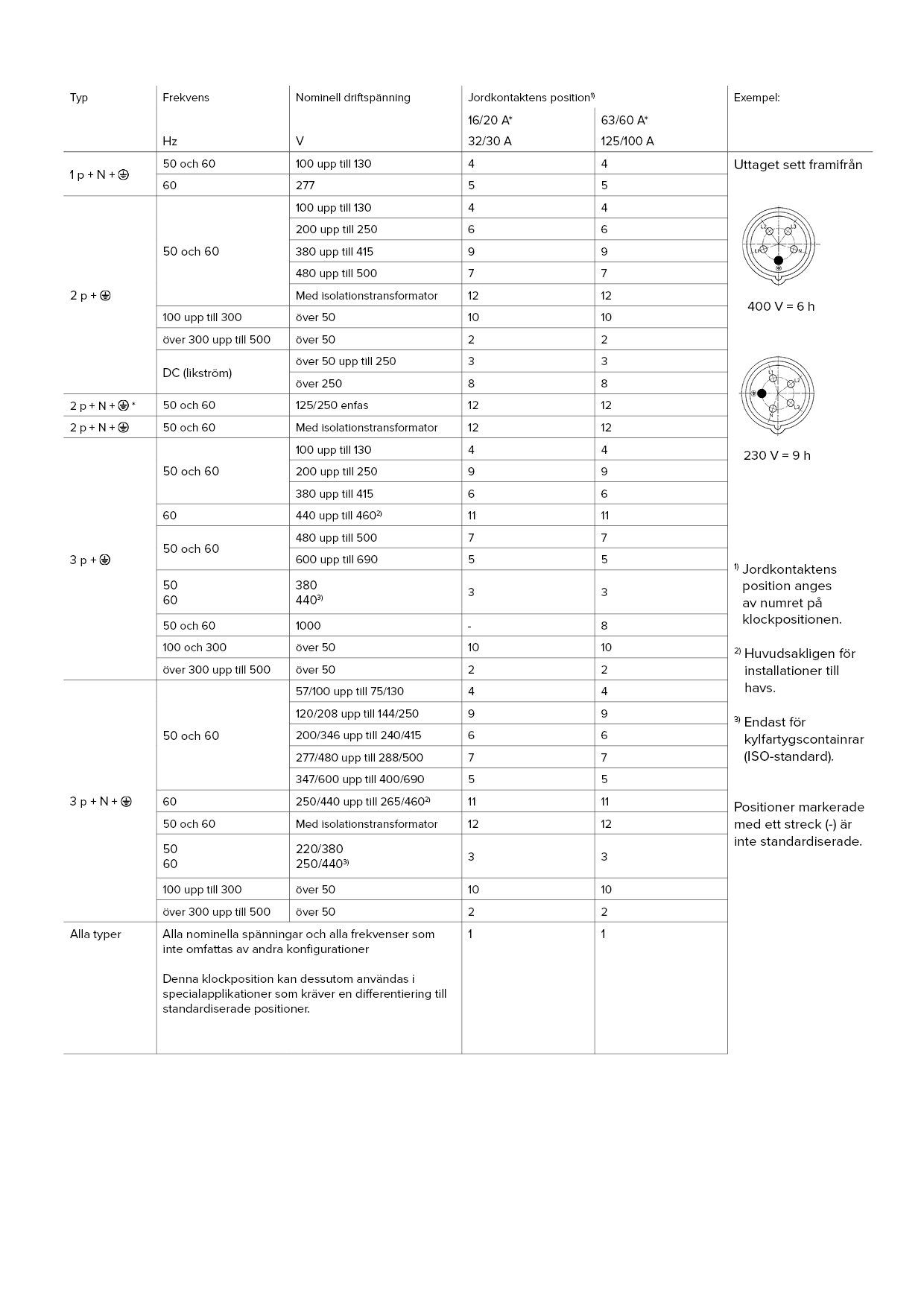

Klockposition enligt tabell 210 i EN IEC 60309-2:2023

Typ	Frekvens	Nominell driftspänning	Jordkontaktens position 1)
Typ	Hz	V	16/20 A* 32/30 A	63/60 A* 125/100 A
1 p + N + E	50 och 60	100 upp till 130	4	4
1 p + N + E	60	277	5	5
2 p + E	50 och 60	100 upp till 130	4	4
		200 upp till 250	6	6
		380 upp till 415	9	9
		480 upp till 500	7	7
		Med isolationstransformator	12	12
	100 upp till 300	över 50	10	10
	över 300 upp till 500	över 50	2	2
	DC (likström)	över 50 upp till 250	3	3
	DC (likström)	över 250	8	8
2 p + N + E*	50 och 60	125/250 enfas	12	12
2 p + N + E	50 och 60	Med isolationstransformator	12	12
3 p + E	50 och 60	100 upp till 130	4	4
		200 upp till 250	9	9
		380 upp till 415	6	6
	60	440 upp till 460 2)	11	11
	50 och 60	480 upp till 500	7	7
	50 och 60	600 upp till 690	5	5
	50 60	380 440 3)	3	3
	50 och 60	1000	-	8
	100 och 300	över 50	10	10
	över 300 upp till 500	över 50	2	2
3 p + N + E	50 och 60	57/100 upp till 75/130	4	4
		120/208 upp till 144/250	9	9
		200/346 upp till 240/415	6	6
		277/480 upp till 288/500	7	7
		347/600 upp till 400/690	5	5
	60	250/440 upp till 265/460 2)	11	11
	50 och 60	Med isolationstransformator	12	12
	50 60	220/380 250/440 3)	3	3
	100 upp till 300	över 50	10	10
	över 300 upp till 500	över 50	2	2
Alla typer	Alla nominella spänningar och alla frekvenser som inte omfattas av andra konfigurationer Denna klockposition kan dessutom användas i specialapplikationer som kräver en differentiering till standardiserade positioner.		1	1
* Serie II-applikationer används främst på marknaderna i USA och Kanada. För apparaterna i serie II gäller strömstyrkorna 20 A, 30 A, 60 A och 100 A. ^{1) Jordkontaktens position anges av numret på klockpositionen. 2) Huvudsaklingen för installationer till havs. 3) Endast för kylfartygscontainrar (ISO-standard). Positioner markerade med ett streck (-) är inte standardiserade.}
